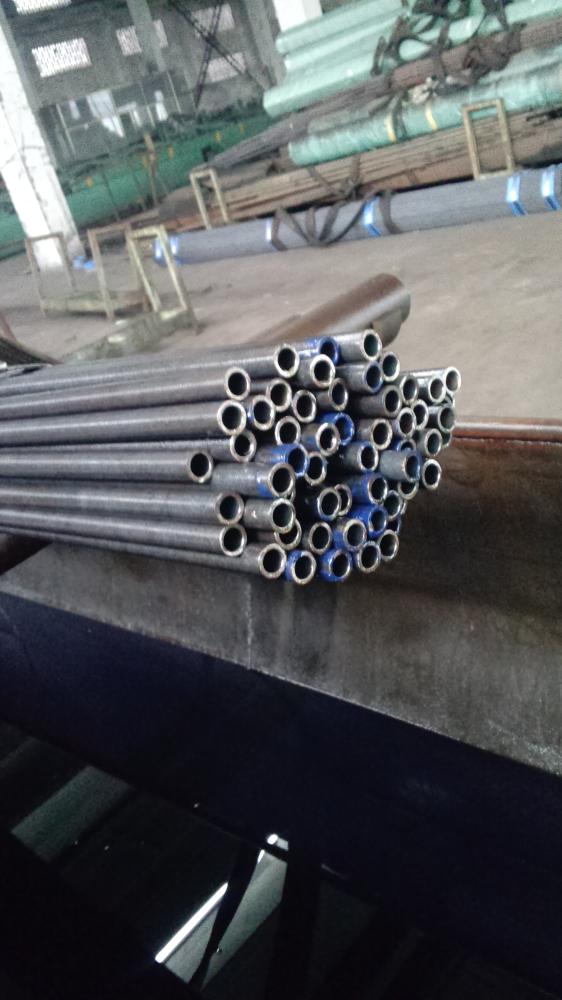

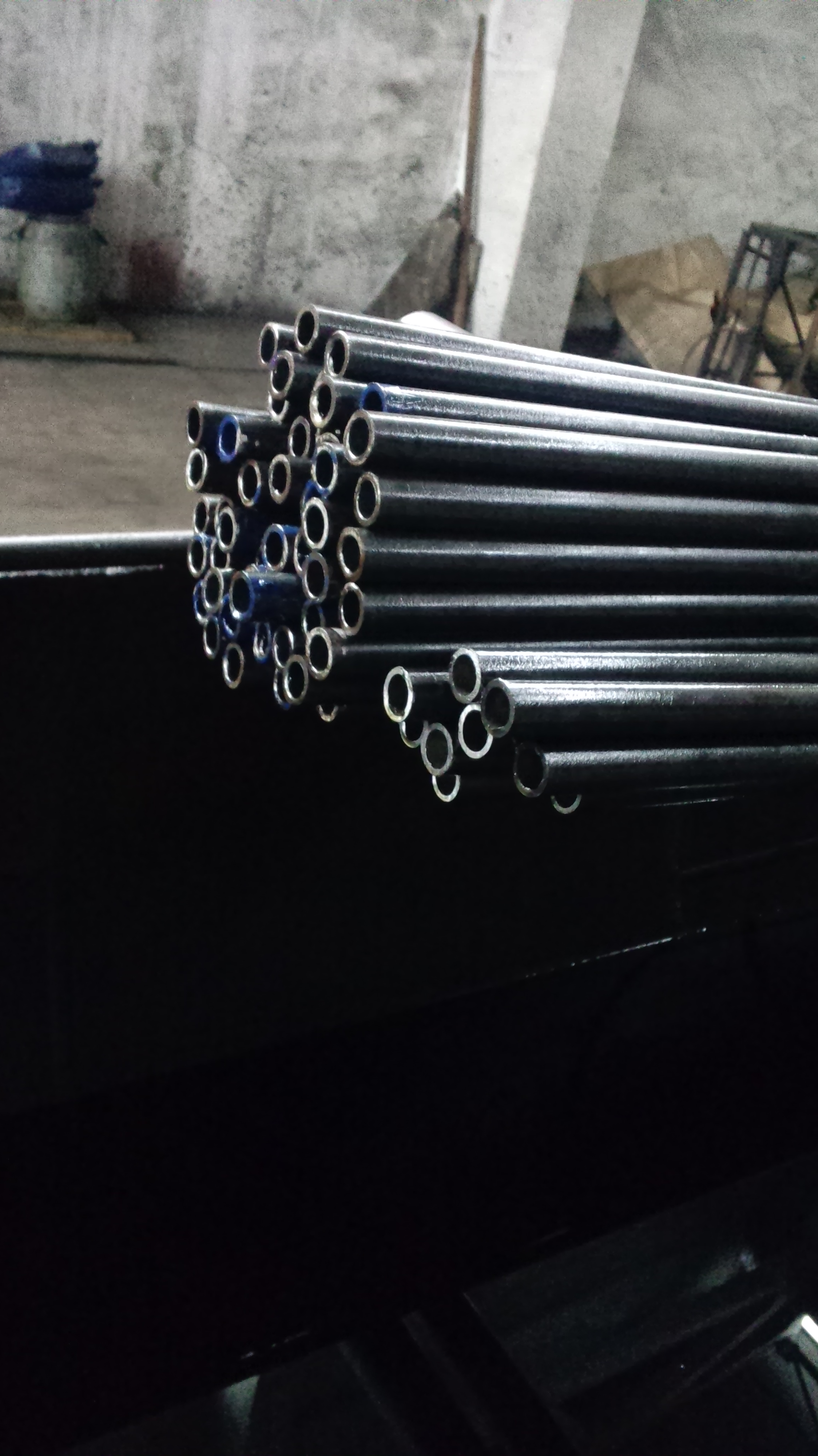

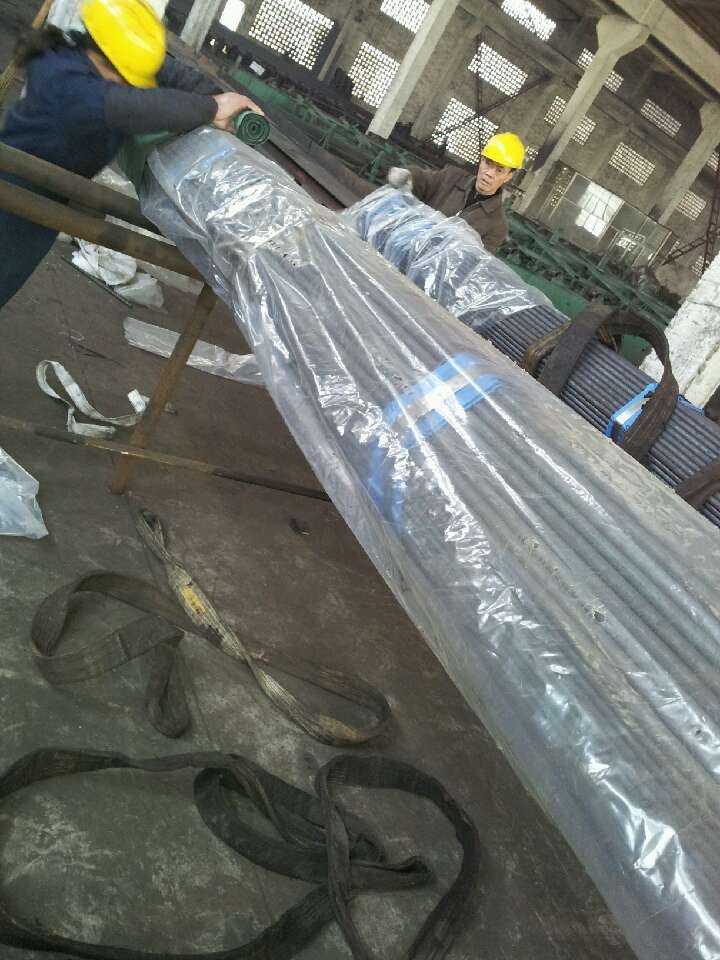

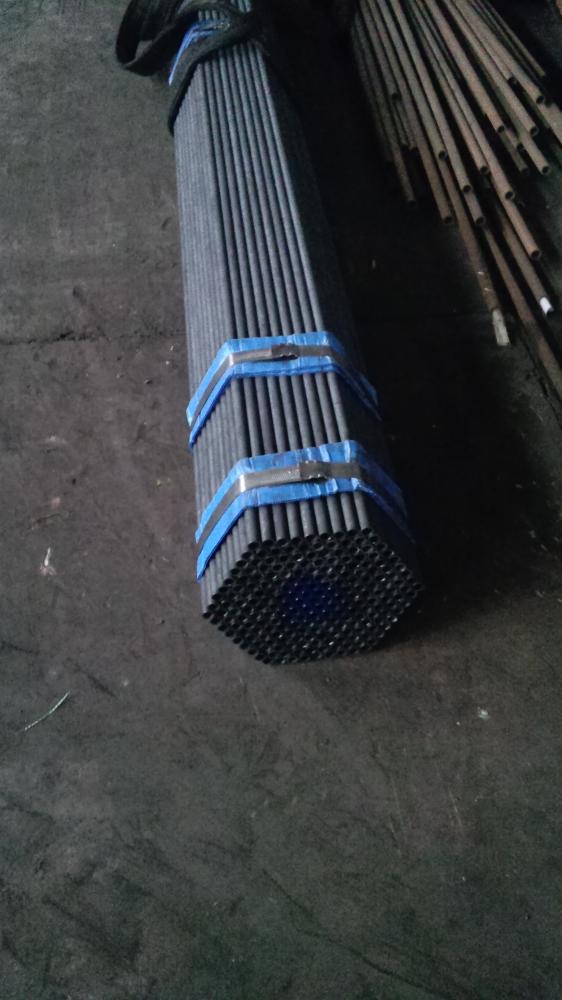

常州仁成金属制品有限公司（常州仁成金属精密管厂）以ASTM A179/SA-179M标准为基础生产的 ​Φ19.05mm×2.11mm×4880mm无缝钢管，专为热交换器、冷凝器等传热设备设计，其性能特点结合标准要求与企业技术能力分析如下：

🔬 一、材料与化学成分特性

1. ​低碳钢成分优化​
   • ​成分控制​：碳（C: 0.06–0.18%）、锰（Mn: 0.27–0.63%），磷硫含量≤0.035%（严控至≤0.025%），确保材料纯净度与耐腐蚀性。
   • ​实测成分​：仁成实际控制C: 0.08–0.12%、Mn: 0.40–0.55%（平衡强度与冷加工性）。
2. ​金相组织​：经650°C以上热处理后形成铁素体+珠光体组织，消除冷拔应力，提升高温稳定性。

⚙️ 二、机械性能超越标准

• ​高延伸率+适中强度​：保障钢管在胀管、弯管加工中抗开裂能力，适配换热器管板焊接需求。

📏 三、尺寸精度与几何控制

1. ​公差严于标准​
   • ​外径​：Φ19.05mm，公差±0.05mm（标准允许±0.10mm）。
   • ​壁厚​：2.11mm，公差±7%（±0.15mm），显著优于ASTM A450允许的±20%。
2. ​长度与直线度​：4880mm定尺长度下，直线度≤1.5mm/m（全长≤7.3mm），通过多辊矫直机实现。

🔍 四、表面质量与耐腐蚀性

1. ​表面处理​
   • ​酸洗钝化​：100%清除氧化皮，表面粗糙度Ra≤0.8μm，减少流体阻力并抑制污垢沉积。
   • ​可选磷化/防腐层​：磷化膜（2–3g/m²）或三层聚乙烯防腐（DIN30670标准），盐雾耐蚀性提升至≥72小时。
2. ​无损检测​：100%涡流探伤检测灵敏度达Φ0.3mm通孔，水压测试压力≥22.6MPa（标准计算值）。

🛠️ 五、工艺技术保障

1. ​冷拔+热处理工艺​
   • 多道次微变形冷拔（总变形量≤25%）→ 控温热处理（620–660°C±5°C）→ 张力矫直，确保组织均匀性与尺寸稳定性。
2. ​成型性能验证​
   • ​压扁试验​：压至H=3.0t（壁厚3倍）无裂纹（标准要求1.4t）。
   • ​扩口试验​：内径扩32%无裂（标准要求30%）。

🔥 六、应用场景适配性

1. ​热交换领域优势​
   • ​薄壁高效传热​：壁厚2.11mm+高导热低碳钢（λ≥45 W/m·K），较厚壁管提升热传导效率15%。
   • ​耐温耐压​：工作温度-50°C至450°C，耐压强度适配蒸汽系统（设计压力≥10MPa）。
2. ​严苛环境验证​
   • ​振动疲劳​：30Hz振幅下10⁷次循环无裂纹。
   • ​晶间腐蚀​：通过CuSO₄-H₂SO₄沸腾试验（ASTM A262 E法）。

💎 结论：高精度换热器管的综合优势

常州仁成此规格钢管的核心竞争力在于：
✅ ​尺寸精密控制​：外径/壁厚公差达航空液压管水平；
✅ ​工艺稳定性​：从成分到冷拔-热处理全程衰减率＜3%；
✅ ​深度定制能力​：支持酸洗、磷化、三层防腐等增值工艺。
​典型应用场景​：

• 电站高压冷凝器（单程长度适配4.88m管板间距）。
• 化工换热器（耐弱酸/碱介质，可选防腐层）。
• 船舶冷却系统（盐雾环境推荐磷化或3LPE防腐）。
